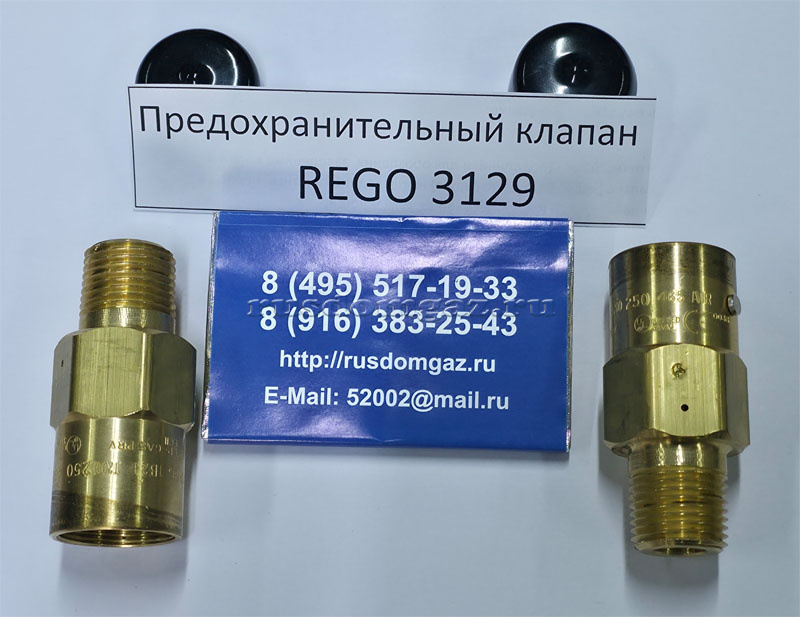

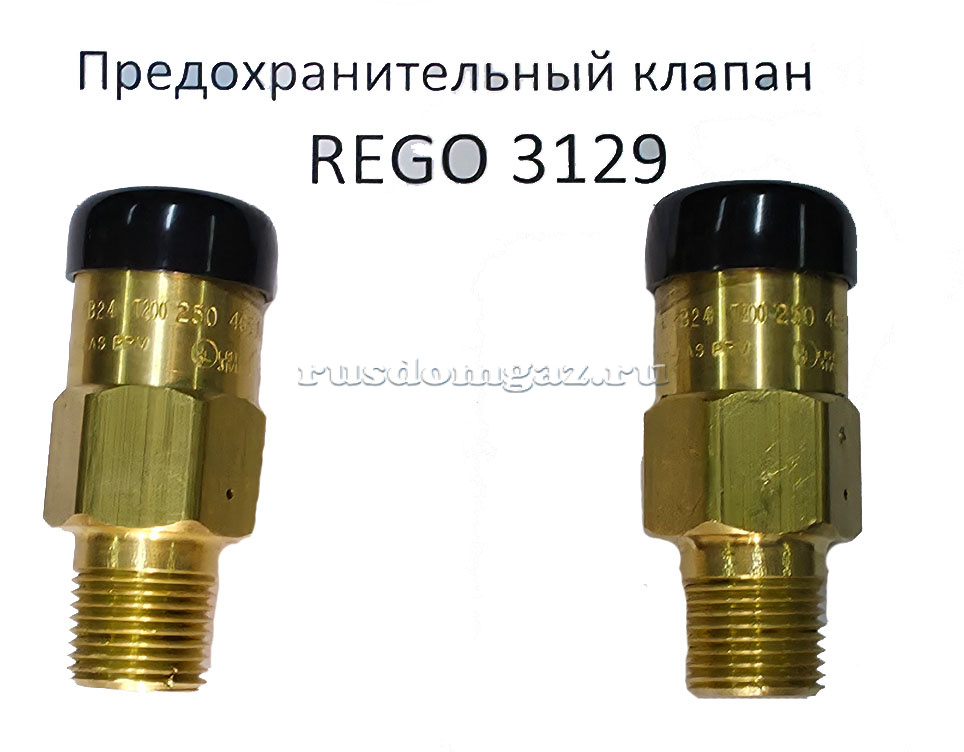

Предохранительный клапан REGO 3129
- Назначение изделия
Клапан предохранительный (внешний, пружинного типа) /далее по тексту/ «Клапан» / , как и клапан REGO 3127 предназначен для установки на емкостное оборудование для сжиженного углеводородного газа в качестве предохранительных устройств от превышения давления, сверх давления настройки клапанов.
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические данные, основные параметры и характеристики клапана приведены в таблице 1.
Предохранительный клапан REGO 3129 Таблица 1
| Наименование параметра или размера | Величина | |
| 1 | Присоединительные размеры резьбы | 1/2” ASME |
| 2 | Рабочая среда | Сжиженный углеводородный газ |
| 3 | Рабочая температура, оС | От-40 до +45 |
| 4 | Давление настройки, МПа | 1,72 |
| 5 | Давление полного открытия, МПа | 120% от давления настройки |
| 6 | Давление закрытия, МПа | 65% от давления настройки |
| 7 | Пропуск давления настройки, см3/мин | 0 |
| 9 | Пропускная способность по воздуху, м3/с | 0,15 |
| 10 | Масса, кг | 0,09 |
- УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Предохранительный клапан REGO 3129
Клапаны предназначены для установки с внешней стороны емкости в паровую область. Присоединение к емкости – резьбовое. Корпус клапана, шток и пружина с регулировочной гайкой находятся вне рабочей среде. Клапаны имеют заводскую настройку давления срабатывания.
Клапаны состоят из корпуса, регулировочной втулки, пружины, золотника, уплотнения золотника, стопорного штифта.
Материальное исполнение клапанов:
Корпус, втулка, золотник – латунь марки C36000 ASTM B16.
Пружина – сталь марки S17700, UNS (аналог сталь 09Х17Н7Ю)
Уплотнение золотника – синтетическая резина Ninrile FMS 17G30, DURO A77-83.
Принцип действия клапана.
Золотник клапана удерживается в закрытом состоянии пружиной. Когда давление в емкости под золотником превышает усилие пружины, золотник поднимается над седлом и открывает проходное сечение клапана, через которое отводится рабочая среда. Когда давление в емкости снизится до достаточного уровня, золотник под действием пружины закроется, и выброс рабочей среды прекратится.
Маркировка нанесена на заводской табличке:
– название производителя;
– тип клапана и обозначение;
– дата изготовления;
– номинальное давление;
– давление настройки;
– пропускная способность;
– диаметр присоединительной резьбы;
– рабочая среда;
– тип клапана;
– знак соответствия национальному стандарту на клапан;
– стрелка – указатель направления потока среды.
