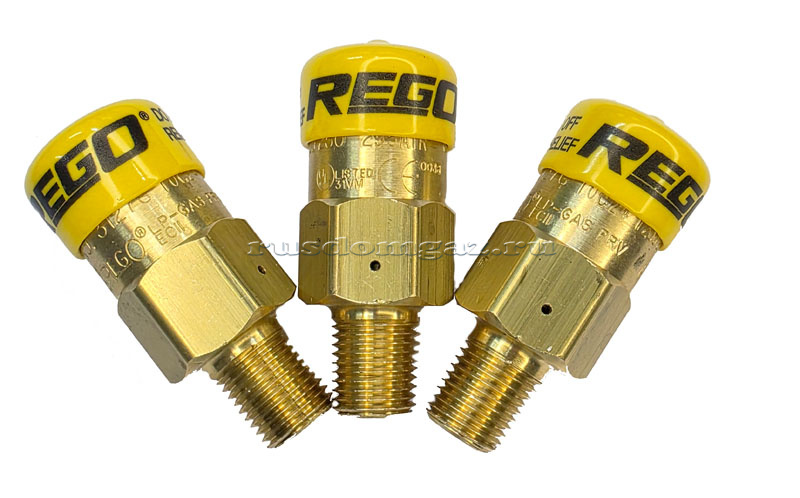

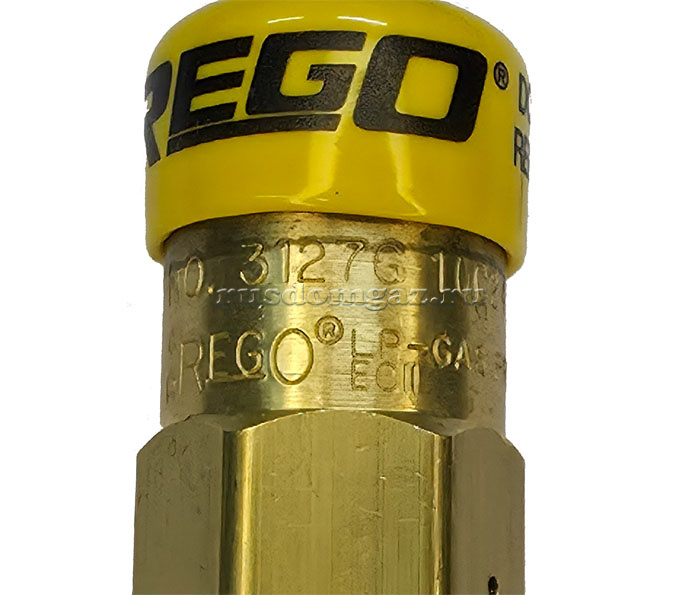

Предохранительный клапан REGO 3127 , как и скоростной клапан ,устанавливается на трубопровод с рабочей средой пропан-бутан. Он предназначен для установки на емкостное оборудование для сжиженного углеводородного газа в качестве предохранительных устройств от превышения давления, сверх давления настройки клапанов.

Технические данные, основные параметры и характеристики клапана приведены в таблице 1.

Таблица 1

Наименование параметра или размера		Величина
1	Присоединительные размеры резьбы	1/4” MNHT
2	Рабочая среда	Сжиженный углеводородный газ
3	Рабочая температура, ^оС	От-40 до +45
4	Давление настройки, МПа	1,72
5	Давление полного открытия, МПа	120% от давления настройки
6	Давление закрытия, МПа	65% от давления настройки
7	Пропуск давления настройки, см³/мин	0
8	Площадь сечения седла, мм²	40
9	Пропускная способность по воздуху, м³/с	0,15
10	Масса, кг	0,09

MNHT- внешняя коническая трубная резьба (США)

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Клапаны предназначены для установки с внешней стороны емкости в паровую область. Присоединение к емкости – резьбовое. Корпус клапана, шток и пружина с регулировочной гайкой находятся вне рабочей среде. Клапаны имеют заводскую настройку давления срабатывания.

Клапаны состоят из корпуса, регулировочной втулки, пружины, золотника, уплотнения золотника, стопорного штифта.

Материальное исполнение клапанов:

Корпус, втулка, золотник – латунь марки C36000 ASTM B16.

Пружина – сталь марки S17700, UNS (аналог сталь 09Х17Н7Ю)

Уплотнение золотника – синтетическая резина Ninrile FMS 17G30, DURO A77-83.

Принцип действия клапана.

Золотник клапана удерживается в закрытом состоянии пружиной. Когда давление в емкости под золотником превышает усилие пружины, золотник поднимается над седлом и открывает проходное сечение клапана, через которое отводится рабочая среда. Когда давление в емкости снизится до достаточного уровня, золотник под действием пружины закроется, и выброс рабочей среды прекратится.
