Клапан наполнения

Клапана наполнения

Заправочный клапан может поставляться с встроенным краном шаровым,  фото прилагается



С нами можно связаться по телефонам:

Телефон:  +7 495 517 19 33

Сотовый : +7 916 383 25 43

Факс : +7 495 651 81 36

Информация по оборудованию предоставляется при

 запросе  на E-mail .

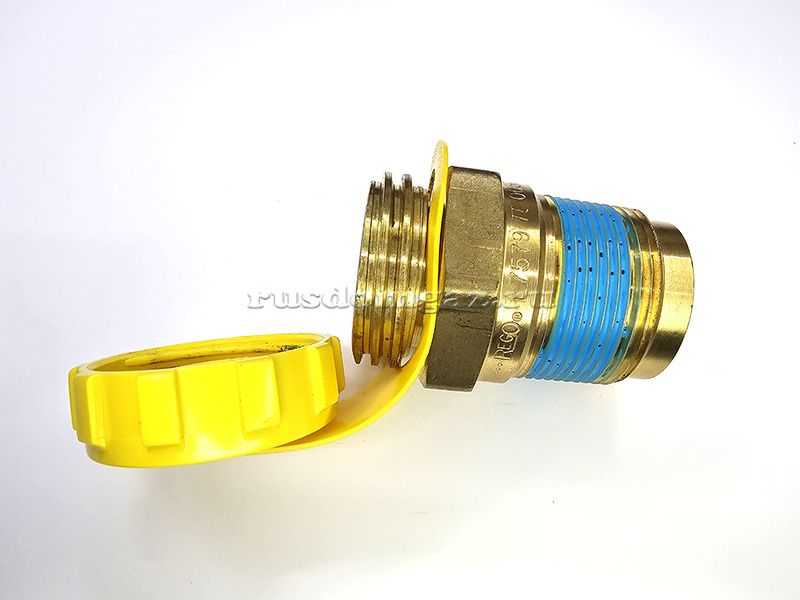

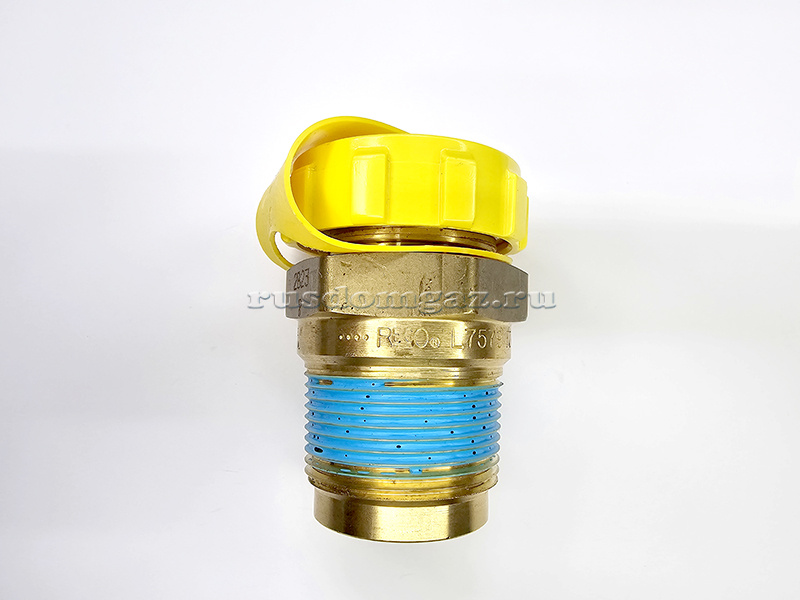

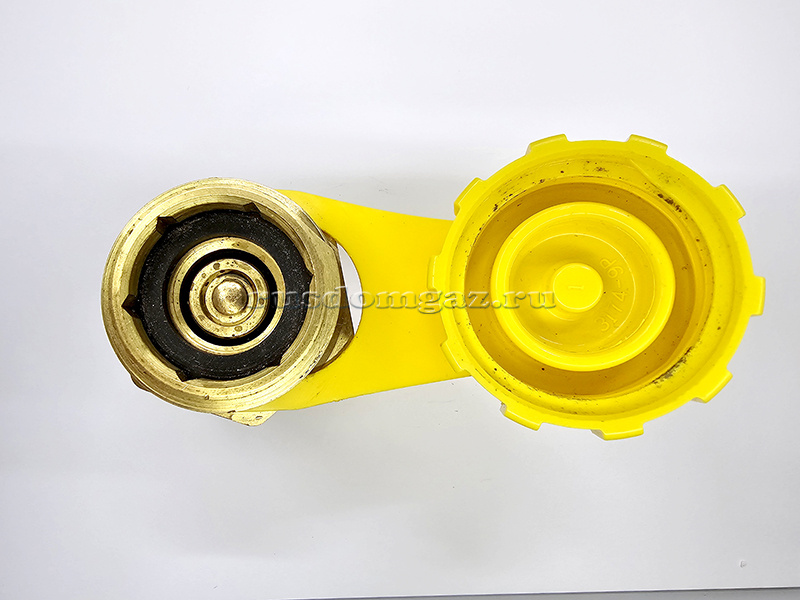

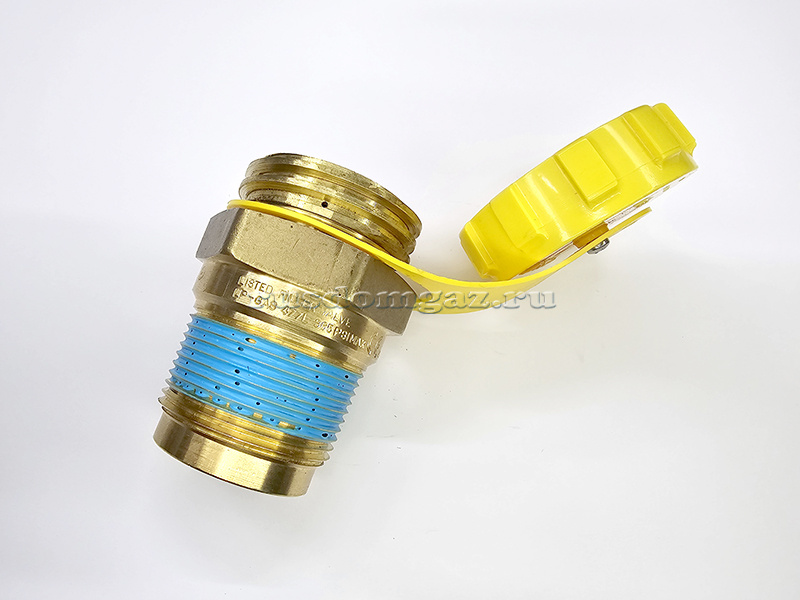

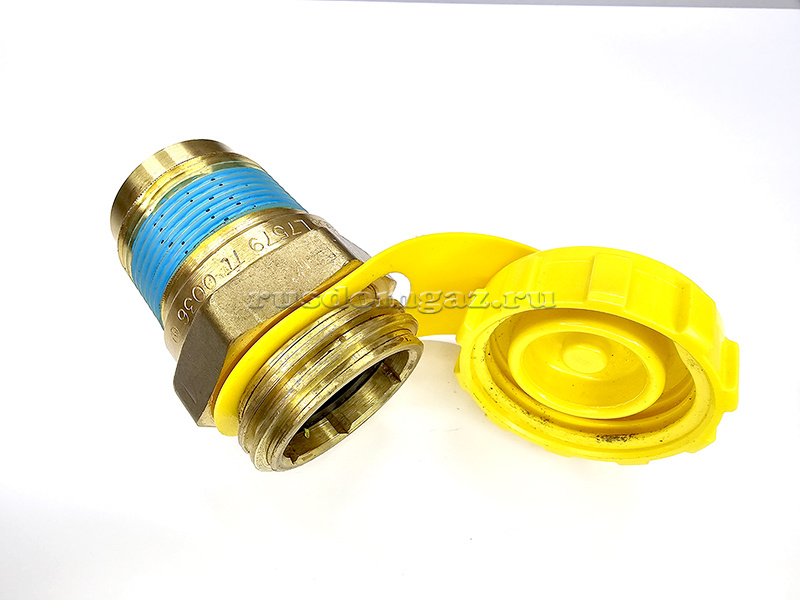

Клапан наполнения VRN 20

Пружинный клапан, в нормальном состоянии закрыт, автоматически открывается при присоединении наполнительного емкостного наконечника. Использование специального наконечника (струбцины) уменьшает давление на клапан, и тем самым ускоряет наполнение емкости.
Клапана VRN 20 cavagnagroup  или VRN88 заправляются специальными струбцинами для газгольдера.Все варианты этих струбцин Вы можете посмотреть ТУТ.

Размер входа: 1 1/4″ – 11.5 NPT
Размер выхода: 1 3/4″ — 6 ACME – 2G

Код изделияСоединение емкостиСоединение наполнителяКлюч плоский шестигранныйНаливной объем пропана при различном давлении (л/мин)
0,69 бар1,72 бар3,45 бар5,17 бар
66.1043 (VRN 20)1 1/4 — NPT1 3/4 –наружное ACME1 3/4”245,49454,61672,82863,76

Клапан наполнения VRN 88

Пружинный КЛАПАН НАПОЛНЕНИЯ VRN 88 в нормальном состоянии закрыт. Он автоматически открывается при
присоединении наполнительного емкостного наконечника. Использование специального наконечника (струбцины) уменьшает давление на клапан, и тем самым ускоряет наполнение емкости.
VRN 88 оборудован дополнительно встроенным ручным шаровым краном.
Размер входа: 1 1/4″ – 11.5 NPT
Размер выхода: 1 3/4″ — 6 ACME – 2G

Схема заправочного клапана

Схема заправочного клапана
