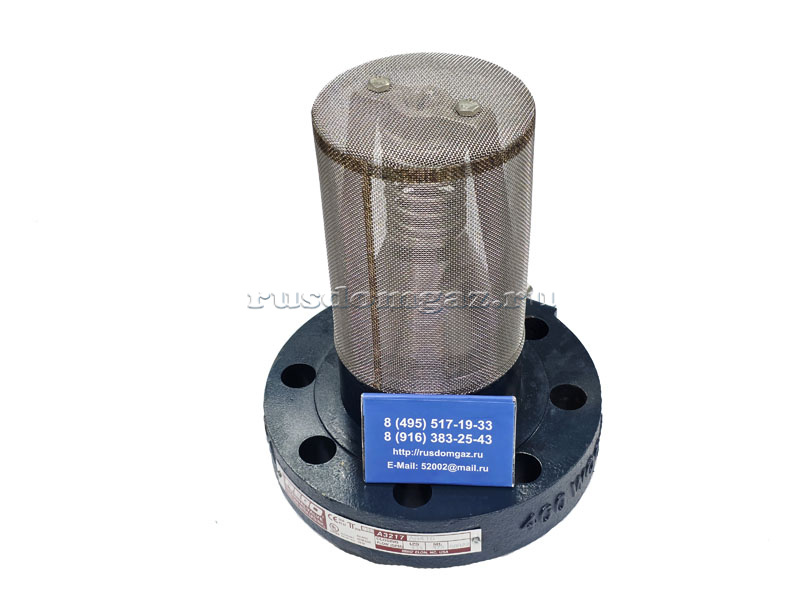

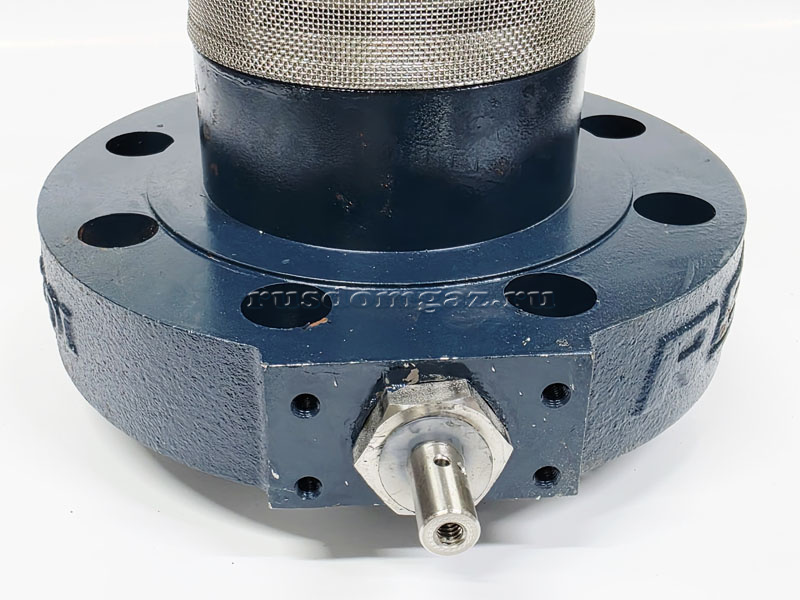

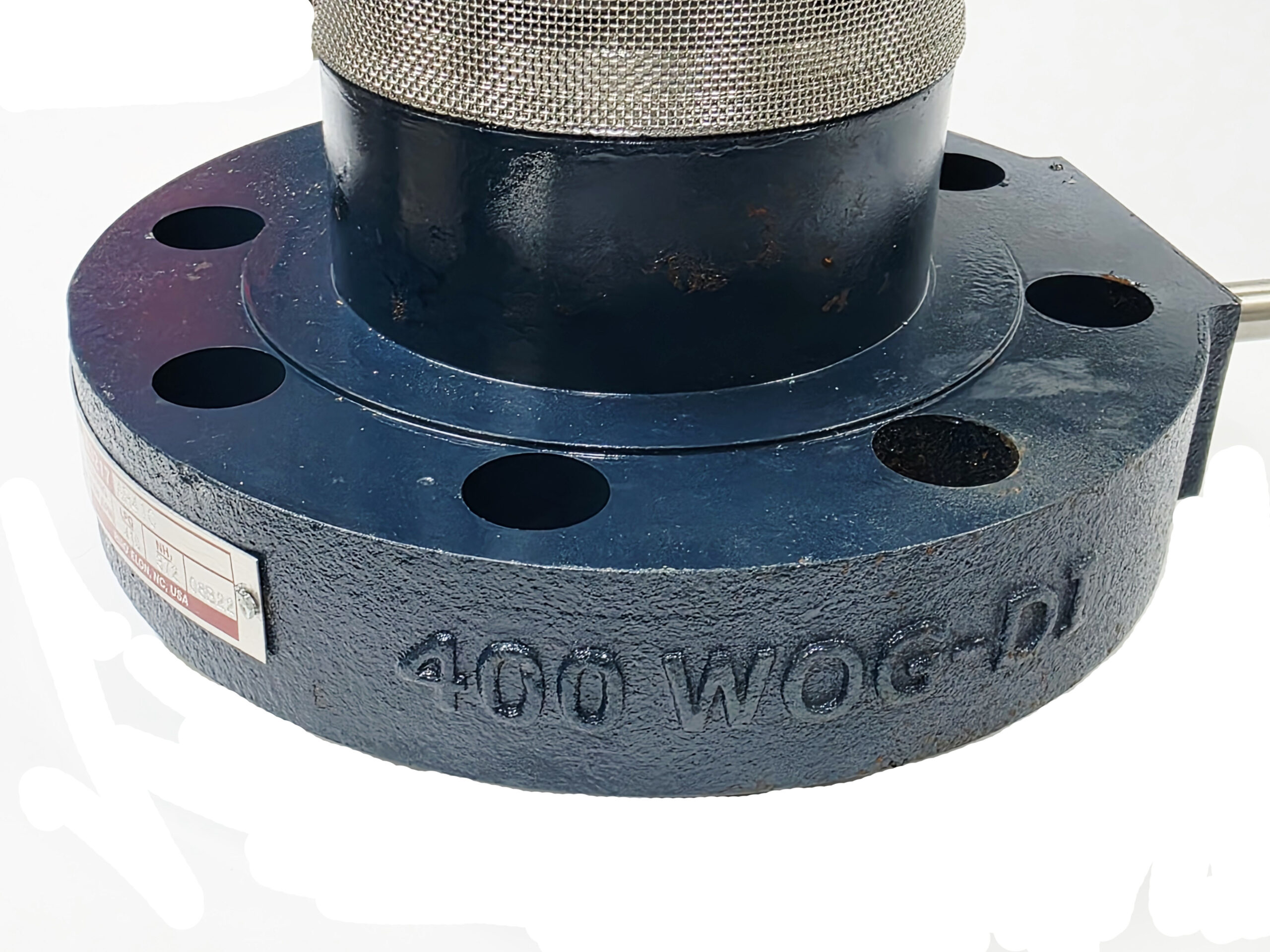

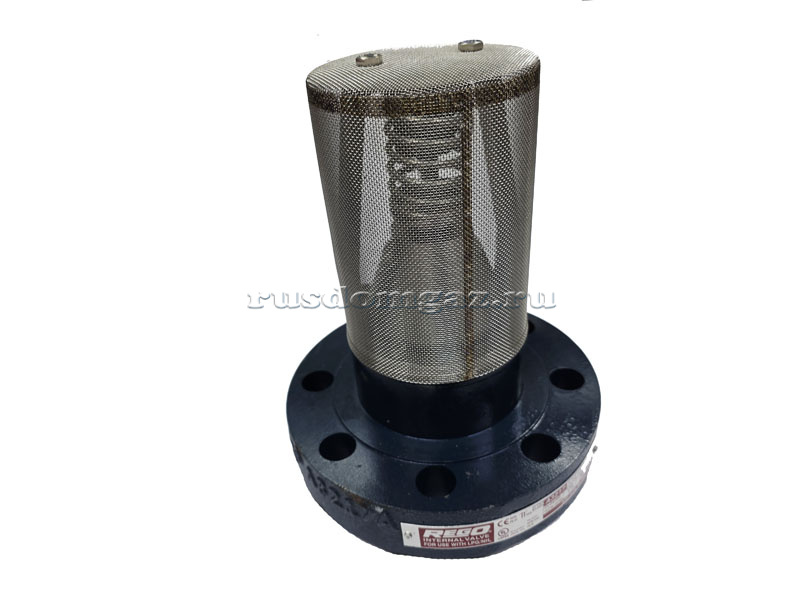

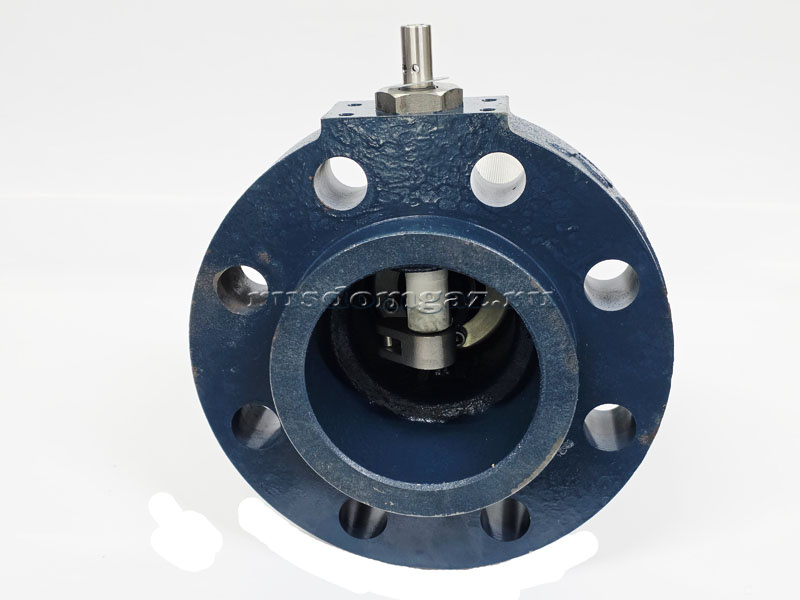

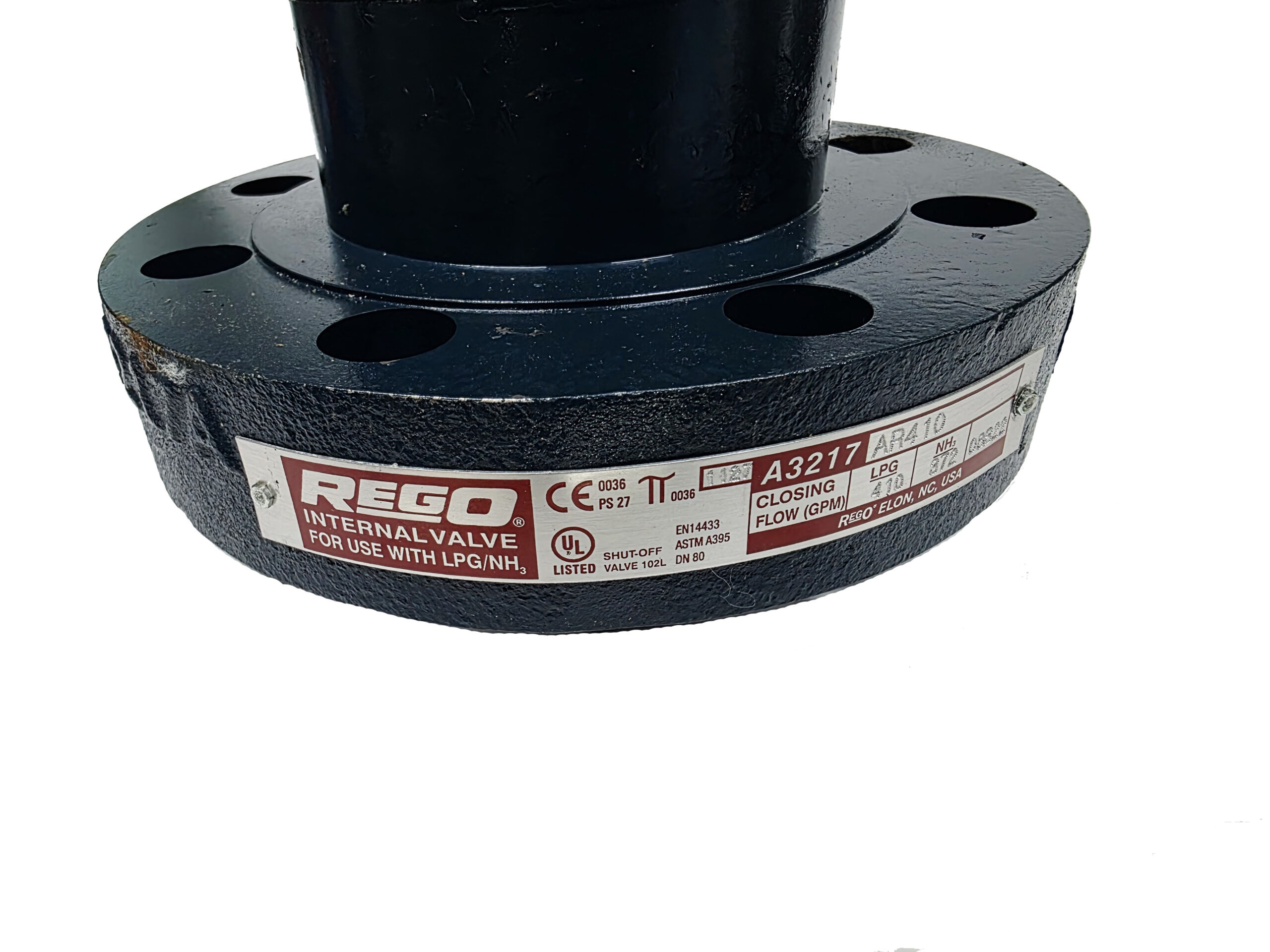

Донный клапан REGO 3″, в данном случае A3217 AR410
-
ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ Донный клапан REGO A3217 AR410
-
Донный клапан REGO 3″ A3217 AR410 /далее по тексту/ «Клапан»/ предназначен для нижнего слива (налива) сжиженных газов в резервуарах и автоцистернах. Вы можете расссмотреть и более бюджетную версию из Италии компании OMECA. Производства cavagnagroup.
-
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
Технические данные, основные параметры и характеристики клапана приведены в таблице 1.
Таблица 1
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ПОКАЗАТЕЛЬ |
|
| 1 | Условный проход DN,(мм) | 80 |
| 2 | Номинальное давление Pp, МПа (кгс/см2) | 1,6(16) |
| 3 | Температура рабочей среды t,оС | От – 40 до + 45 |
4 |
Рабочая среда |
Сжиженные углеводородные газы пропан-бутан |
| 5 | Температура окружающей среды t,oС | От –40 до + 45 |
| 6 | Масса, кг | 8,6 |
| 7 | Привод | Ручной |
| 8 | Давление закрытия | При течении закрытия для данного клапана и дифференциальном давлении менее 1 кгс/м2 |
| 9 | Пропуск среды в затворе см3/мин | 0 |
- 3. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.
3.1. К обслуживанию клапана допускаются лица, прошедшие обученные и аттестованные на знание «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением», «Правил перевозки опасных грузов автомобильным транспортом», «Правил безопасности для объектов, использующих сжиженные углеводородные газы», «Общих правил промышленной безопасности, осуществляющих деятельность в области промышленной безопасности опасных объектов», паспорта и инструкции по эксплуатации и имеющие удостоверения, а также получившие вводный инструктаж по выполняемой работе и технике безопасности на рабочем месте.
3.2. Перед началом эксплуатации изделие должно быть расконсервировано.
3.3 Обслуживающий персонал должен быть снабжен спецодеждой установленного образца, брезентовыми рукавицами, резиновым фартуком и защитными очками. Оператор-наполнитель должен работать в головном уборе.
3.4. Запрещается эксплуатация клапана внутреннего, если:
– истек срок очередного освидетельствования;
– поврежден корпус (вмятины, трещины, сильная коррозия, нарушено покрытие);
– отсутствуют установленные клейма и надписи;
– отсутствует паспорт на клапан;
– имеются утечки газа через соединения;
– повышено давление в сосуде свыше 1,6 МПа;
– появление атмосферных разрядов;
– отсутствует информационная таблица Системы информации об опасности, аптечка;
– производить работы, не относящиеся к заправке и сливу газа;
– производить работы по устранению неисправностей при наличии давления в клапане, а разборку клапана – при наличии проводимой среды на объекте.
3.5. Проведение газоопасных и огневых работ выполнять в строгом соответствии с «Правилами безопасности в газовом хозяйстве» Госгортехнадзора РФ.
3.6. Снятие клапана для ремонта или замены должно производиться не искрящим омедненным инструментом или из черного металла, смазанного солидолом, и при отсутствии в сосуде и коммуникациях избыточного давления с определением концентрации паров СУГ в сосуде (20% от НКПР). Отверстия в сосуде после снятия арматуры должны закрываться пробками на резьбе или заглушками на фланцах.
