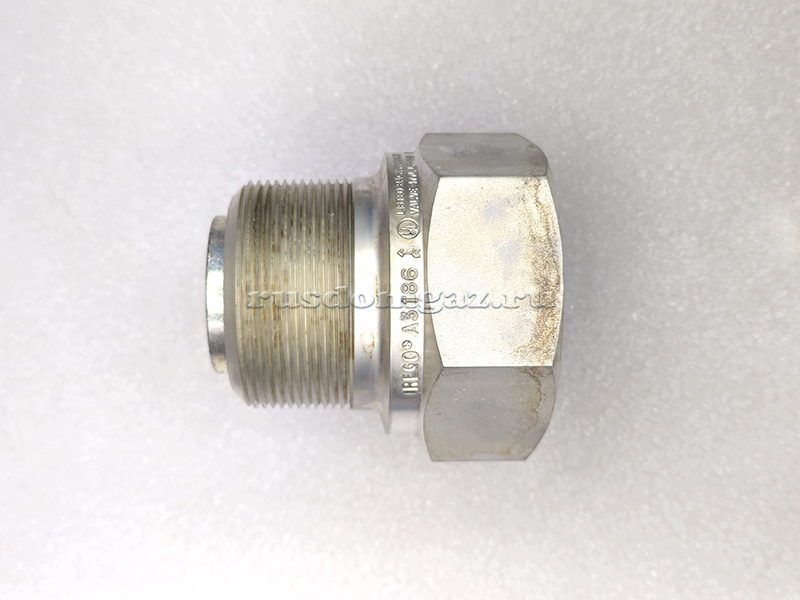

Клапан обратный REGO ТИПОВ 3146, 3176, А 3146, А 3176, А 3186, А 3400L4.
Настоящий паспорт и руководство по эксплуатации распространяется на клапаны обратные и является документом, удостоверяющим основные параметры и характеристики клапанов..
Клапан обратный REGO предназначен для установки на технологические трубопроводы сжиженного углеводородного газа и аммиака (NH3) в качестве устройства предотвращающего обратный поток рабочей среды.
Клапаны могут также использоваться и для других сред, однако в этом случае потребитель должен проконсультироваться с изготовителем, о возможности использования клапанов для работы с другими веществами.
Обозначение клапана |
Присоединительные размеры резьбы входного отверстия, (дюйм) |
Присоединительные размеры резьбы выходного отверстия, (дюйм) |
Производительность при перепаде давления на клапане 0,07 МПа (10 PSIG) |
|
Материальное исполнение – латунь |
Материальное исполнение – сталь |
|||
GPM |
||||
3146 |
А3146 |
¾” FNPT |
¾” MNPT |
16 |
3176 |
А3176 |
1 ¼” FNPT |
1 ¼” MNPT |
40 |
А3186 |
2″ FNPT |
2″ MNPT |
175 |
|
А3400L4 |
2″ MNPT |
2″ MNPT |
270 |
|
FNPT – внутренняя нормальная коническая трубная резьба (США).
MNPT – наружная нормальная коническая трубная резьба (США).
|
|
Наименование параметра |
Показатель |
1. |
Давление рабочей среды, МПа (PSI) |
1,72 (250) |
2. |
Температура рабочей среды, ºС |
до 66 |
3. |
Температура окружающей среды, ºС |
От минус 40 до 71 |
4. |
Направление подачи рабочей среды |
Одностороннее, согласно обозначению на корпусе. |
5. |
Присоединение к трубопроводу |
Резьбовое |
6. |
Полный средний ресурс, циклов |
600 |
7. |
Полный срок службы, лет |
15 |
Клапаны обратные данных типов предназначены для работы только на сжиженном углеводородном газе.
-

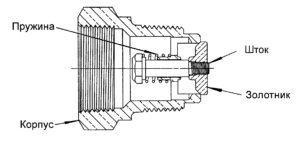

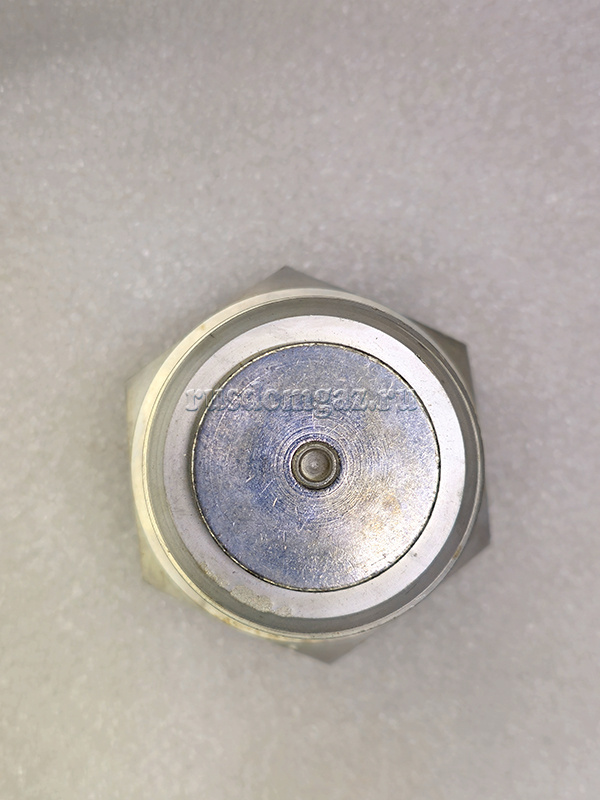

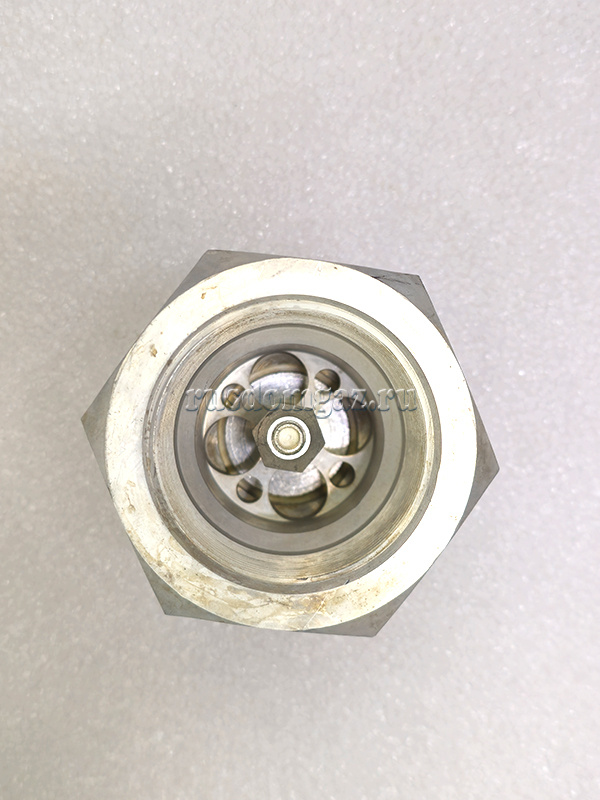

Техническое описание. Клапан состоит из следующих деталей:
-
Клапаны обратные устанавливаются на трубопроводах и предназначены для предотвращения обратного тока рабочей среды.
Также фирма Rego выпускает и донные клапаны.
Клапаны имеют подпружиненный запорный орган – золотник, перемещающийся в осевом направлении. Положение золотника – нормально закрытое.
Присоединение клапанов к трубопроводам – резьбовое.
Направление потока среды – одностороннее, по стрелке, нанесенной на корпус.
Клапаны обратные могут применяться на наполнительной линии резервуаров.
В клапанах применяется два вида уплотнения затвора – металл по металлу и мягкое уплотнение.
Клапаны с мягким уплотнением затвора устанавливаются, как правило, на наполнительных штуцерах цистерн.
Принцип действия.
Когда в трубопроводе начинается ток среды в направлении, указанном стрелкой на корпусе клапана, золотник клапана открывается. Когда поток останавливается или идет в обратном направлении, золотник клапана закрывается под действием пружины и напора среды.
Маркировка.
На корпусе клапана нанесена маркировка:
- название производителя;
- тип клапана;
- дата изготовления;
- рабочее давление;
- нормированный расход для пропана;
- нормированный расход для аммиака;
- стрелка – указатель направления потока среды;
- знак соответствия национальному стандарту UL.
