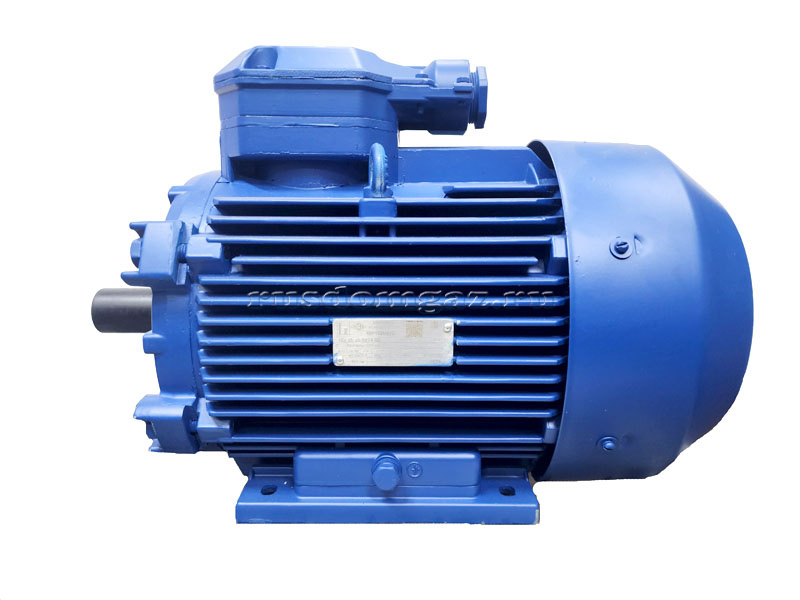

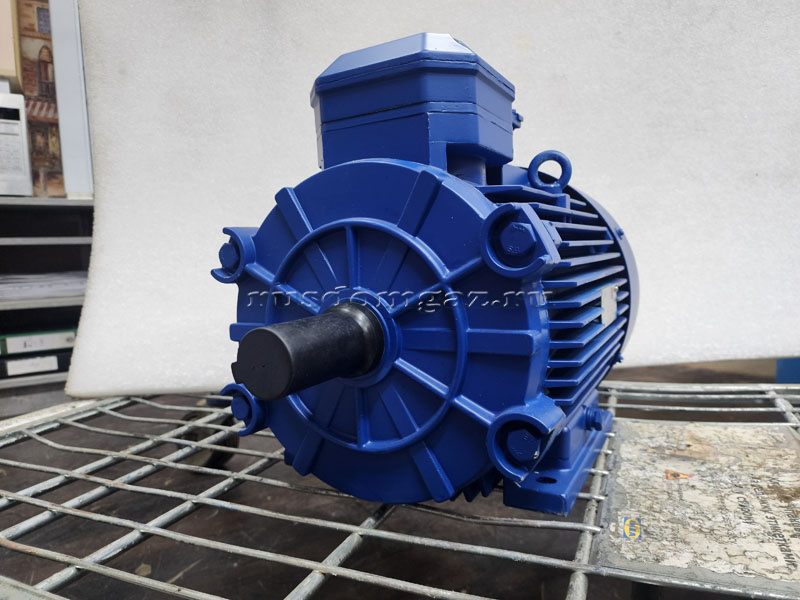

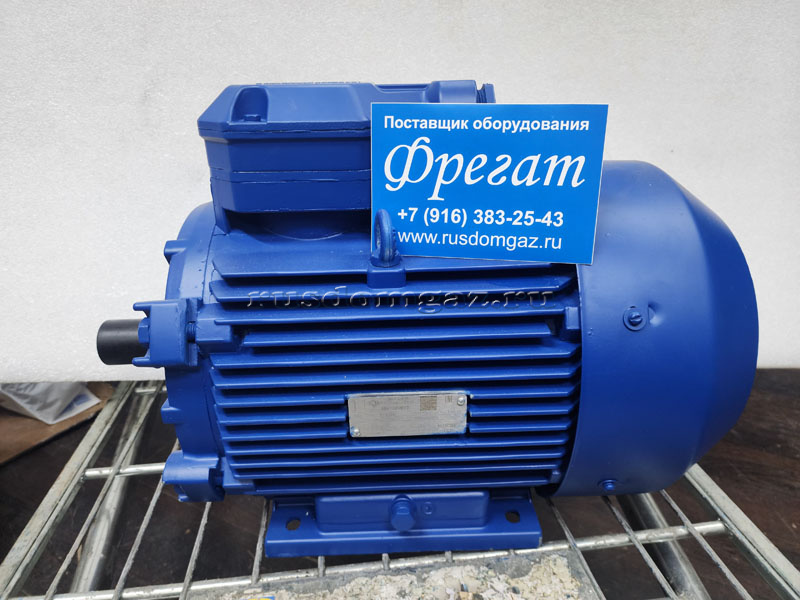

Электродвигатель на Corken Z2000, применяется для изготовления насосного агрегата
Corken Z2000, одноименной компании.

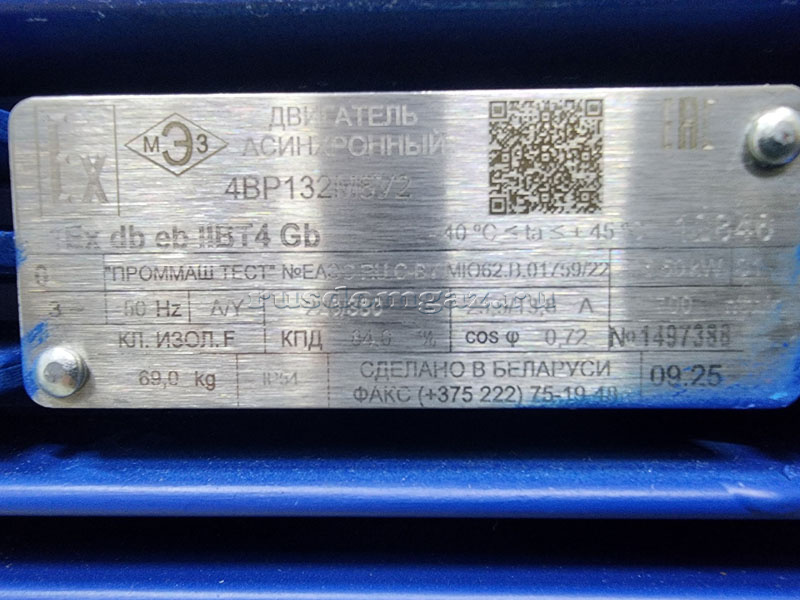

Электродвигатель на Corken Z2000 маркируется на заводе так:
4ВР132М8-У2-220/380-50IM1081-P.K.B.K31AAA
Это взрывозащищенный двигатель 700-750 оборотов в минуту с мощностью 5,5 кВт. Наша компания специализируется на поставке электродвигателей из союзной Беларуси.
Двигатели взрывозащищенные 4ВР изготавливаются в Беаруси по ТУ ВУ 700002725.139-2011 с исполнением по взрывозащите 1Ex db eb llB T4 Gb, 1Ex db llB T4 Gb. Окружающая среда — взрывоопасная с содержанием взрывоопасной пыли, газов или паров, категорий II A или II B, температурой воспламенения Т4 по ГОСТ 12.1.011-78 и ПУЭ гл.VII-3.
Двигатели 4ВР изготавливаются следующих габаритов 63, 71, 80, 90, 100, 112, 132 мм.
Климатическое исполнение двигателей 4ВР – У1, У2, УЗ, У5, УХЛ1, УХЛ2.
Структура маркировки взрывозащищенного электродвигателя по российским стандартам включает следующие элементы:
Пример маркировки: 1Ex d IIB T4 Gb
-
1 — уровень взрывозащиты (0, 1 или 2, где 0 — самый высокий уровень)
-
Ex — обозначение взрывозащищенного оборудования
-
d — вид взрывозащиты (в данном случае “взрывонепроницаемая оболочка”)
-
IIB — группа взрывоопасных смесей
-
T4 — температурный класс (максимальная температура поверхности 135°C)
-
Gb — уровень взрывозащиты оборудования (a, b или c)
Особенности корпуса
Корпус взрывозащищенного электродвигателя имеет ряд специфических конструктивных особенностей:
- Материал корпуса — обычно литой чугун или сталь с повышенной прочностью для двигателей с маркировкой “d”.
- Фланцевые соединения — имеют шлифованные поверхности со строго регламентированными зазорами (взрывонепроницаемые щели).
- Крепежные элементы — специальные болты, часто с защитой от самоотвинчивания.
- Кабельные вводы — взрывозащищенного исполнения, обеспечивающие герметичность и защиту от проникновения взрывоопасной среды.
- Защита от коррозии — специальные покрытия для работы в агрессивных средах.
