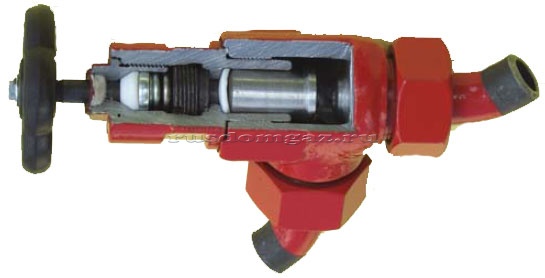

Отсечной PILZNO

Рабочая среда: аммиак, фреон, пропан-бутан, воздух и другие газы, совместимые с конструкционными материалами.
Рабочая температура: -40 °С до +135 °С.
Рабочее давление: до 2,5 МПа. При температуре от -40 °С до -31 °С рабочее давление до 1.2 МПа.
Уплотнение: Фторопласт Ф-4

Отсечной проходной клапан Pilzno ZOPb 10-300

ZOPb 10-300

Отсечной проходной клапан Pilzno ZOPb 10-300

Pilzno ZOPb 10-300

Отсечной проходной клапан Pilzno ZOPb 10-300





Тип DN, мм L, мм A, мм H, мм h, мм D, мм d1, мм d2, мм Макс. пропускнаяспособность, м3 Масса, кг
ZOPb 10 10 120 163 150 7,5 64 9 14 1,6 1,10
ZOPb 15 15 130 170 150 9,5 64 13,6 20 5,4 1,50
ZOPb 20 20 150 185 160 12,5 64 18,6 25 10,4 2,00
ZOPb 25 25 137 185 155 12,5 64 23,6 30 15 1,50
ZOPb 32 32 157 239 200 16 100 30,8 38 24 3,20
ZOPb 40 40 177 244 210 19 100 37,3 44,4 36 3,80
ZOPb 50 50 207 289 239 22 140 49 57 51 8,50
ZOPb 65 65 267 324 263 28 140 68,1 76,7 99 9,70
ZOPb 80 80 287 357 300 32 160 79,9 88,9 105 12,30
ZOPb 100 100 327 400 335 37 160 98 108 182 17,80
ZOPb 125 125 377 466 385 55 200 120,4 133 293 30,00
ZOPb 150 150 455 581 500 60 280 146,4 159 410 43,70
ZOPb 200 200 572 733 610 82 360 203,1 219,1 860 89,00
ZOPb 250 250 699 883 750 106 500 255,4 273 1040 153,00
ZOPb 300 300 816 1008 855 122 500 303,9 323,9 1500 223,00



ZOPk – КЛАПАН ОТСЕЧНОЙ ПРОХОДНОЙ ФЛАНЦЕВЫЙ PILZNO

Pilzno ZOPk 10-300

Отсечной проходной клапан Pilzno ZOPk 10-300

Pilzno ZOPk 10-300

Отсечной проходной клапан Pilzno ZOPk 10-300

















Тип DN, мм L, мм A, мм H, мм h, мм Do, мм Dz, мм g, мм Макс. пропускная
способность м3
Масса, кг
ZOPk 10 10 130 172 150 7,5 60 90 16 1,7 2,40
ZOPk 15 15 140 175 150 9,5 65 95 16 5,9 3,00
ZOPk 20 20 160 190 160 12,5 75 105 18 11,5 3,60
ZOPk 25 25 160 196 155 12,5 85 115 18 15 3,40
ZOPk 32 32 180 250 200 16 100 140 18 24 6,20
ZOPk 40 40 200 255 210 19 110 150 18 36 7,00
ZOPk 50 50 230 300 239 22 125 165 20 51 10,50
ZOPk 65 65 290 335 263 28 145 185 22 99 16,50
ZOPk 80 80 310 370 300 32 160 200 24 105 20,80
ZOPk 100 100 350 413 335 37 190 235 24 182 30,00
ZOPk 125 125 400 480 385 55 220 270 26 293 45,50
ZOPk 150 150 480 595 500 60 250 300 28 410 64,50
ZOPk 200 200 600 750 610 82 310 360 34 860 121,40
ZOPk 250 250 730 900 750 106 370 425 38 1040 200,00
ZOPk 300 300 850 1025 855 122 430 485 45 1500 290,00

Отсечной проходной клапан Pilzno ZOPs 10-20

Pilzno ZOPs 10-20

Отсечной проходной клапан Pilzno ZOPs 10-20

Pilzno ZOPs 10-20

Отсечной проходной клапан Pilzno ZOPs 10-20

















Тип DN, мм L, мм A, мм H, мм H, мм D, мм d1, мм d2, мм Макс. пропускнаяспособность м3/ч Масса, кг
ZOPs 10 10 120 165 150 7,5 64 9 14 1,6 1,20
ZOPs 15 15 130 170 150 9,5 64 13,6 20 5,4 1,60
ZOPs 20 20 150 186 160 12,5 64 18,6 25 10,4 2,10

Отсечной угловой клапан Pilzno ZOKb 10-300

Pilzno ZOKb 10-300

Отсечной угловой клапан Pilzno ZOKb 10-300

 Pilzno ZOKb 10-300

Отсечной угловой клапан Pilzno ZOKb 10-300

Pilzno ZOKb 10-300

Отсечной угловой клапан Pilzno ZOKb 10-300















Тип DN, мм L, мм H, мм h, мм D, мм d1, мм d2, мм Макс. пропускнаяспособность м3/ч Масса, кг
ZOKb 10 10 80 200 7,5 64 9 14 1,7 1,10
ZOKb 15 15 85 204 9,5 64 13,6 20 5,9 1,50
ZOKb 20 20 90 215 12,5 64 18,6 25 11,5 2,00
ZOKb 25 25 88 213 12,5 64 23,6 30 16 1,50
ZOKb 32 32 93 260 16 100 30,8 38 26 3,20
ZOKb 40 40 103 264 19 100 37,3 44,4 40 3,80
ZOKb 50 50 113 309 22 140 49 57 59 6,40
ZOKb 65 65 133 339 28 140 68,1 76,7 112 9,30
ZOKb 80 80 143 367 32 160 79,9 88,9 131 11,80
ZOKb 100 100 163 417 37 160 98 108 222 17,10
ZOKb 125 125 188 481 55 200 120,4 133 460 28,00
ZOKb 150 150 212 586 60 280 146,4 159 586 40,40
ZOKb 200 200 261 723 82 360 203,1 219,1 1050 81,30
ZOKb 250 250 310 855 106 500 255,4 273 1400 123,90
ZOKb 300 300 358 973 122 500 303,9 323,9 2100 197,90

Отсечной угловой клапан Pilzno ZOKk 10-300

Pilzno ZOKk 10-300

Отсечной угловой клапан Pilzno ZOKk 10-300

Pilzno ZOKk 10-300

Отсечной угловой клапан Pilzno ZOKk 10-300

Pilzno ZOKk 10-300

Отсечной угловой клапан Pilzno ZOKk 10-300















Тип DN, мм L, мм H, мм Do, мм H, мм Dz, мм G, мм Макс. пропускная
способность м3
Масса, кг
ZOKk 10 10 96 205 60 7,5 90 16 1,7 2,40
ZOKk 15 15 101 210 65 9,5 95 16 5,9 3,00
ZOKk 20 20 106 220 75 12,5 105 18 11,5 3,60
ZOKk 25 25 100 225 85 12,5 115 18 16 3,40
ZOKk 32 32 105 272 100 16 140 18 26 6,20
ZOKk 40 40 115 285 110 19 150 18 40 7,00
ZOKk 50 50 125 320 125 22 165 20 59 10,40
ZOKk 65 65 145 350 145 28 185 22 112 16,10
ZOKk 80 80 155 380 160 32 200 24 131 20,30
ZOKk 100 100 175 430 190 37 235 24 222 29,30
ZOKk 125 125 200 495 220 55 270 26 460 43,50
ZOKk 150 150 225 600 250 60 300 28 586 61,20
ZOKk 200 200 275 740 310 82 360 34 1050 113,70
ZOKk 250 250 325 870 370 106 425 38 1400 181,50
ZOKk 300 300 375 990 430 122 485 45 2100 264,50

Отсечной угловой клапан Pilzno ZOKs 10-20

Pilzno ZOKs 10-20

Отсечной угловой клапан Pilzno ZOKs 10-20

Pilzno ZOKs 10-20

Отсечной угловой клапан Pilzno ZOKs 10-20

















Тип DN, мм  L, мм H, мм h, мм D, мм d1, мм d2, мм Макс. пропускная

способность м3/ч

Масса, кг
ZOKs 10 10 80 200 7,5 64 9 14 1,7 1,20
ZOKs 15 15 85 204 9,5 64 13,6 20 5,9 1,60
ZOKs 20 20 90 215 12,5 64 18,6 25 11,5 2,10
