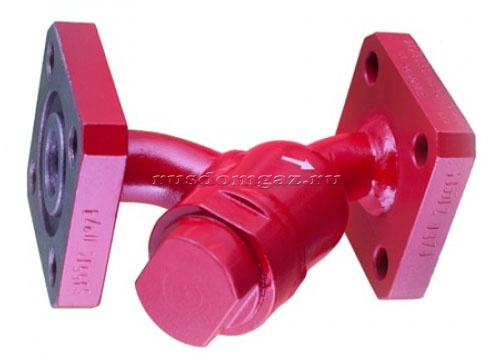

Обратный PILZNO

Рабочая среда: аммиак, фреон, пропан-бутан, воздух и другие газы, совместимые с конструкционными материалами.
Рабочая температура: -40°С до +135°С.
Рабочее давление: до 2,5 МПа. При температуре от -40°С до -31°С рабочее давление до 1.2 МПа.
Минимальное давление полного открытия: 0,01 Мпа.
Уплотнение: Фторопласт Ф-4

Обратный проходной клапан Pilzno ZZPb 10-200

 ZZPb 10-200

Обратный проходной клапан Pilzno ZZPb 10-200

Pilzno ZZPb 10-200

Обратный проходной клапан Pilzno ZZPb 10-200

















Тип DN, мм L, мм H, мм d1, мм d2, мм Масса, кг
ZZPb 10 10 120 92 9 14 0,95
ZZPb 15 15 130 95 13,6 20 1,00
ZZPb 20 20 150 105 18,6 25 1,20
ZZPb 25 25 137 96 23,8 30 0,90
ZZPb 32 32 157 126 30,8 38 2,10
ZZPb 40 40 177 135 37,3 44,5 2,60
ZZPb 50 50 207 162 49 57 5,20
ZZPb 65 65 267 188 68,1 76,1 7,80
ZZPb 80 80 287 215 79,9 88,9 10,50
ZZPb 100 100 327 247 98 108 15,00
ZZPb 125 125 277 292 120,4 133 24,00
ZZPb 150 150 455 342 146,4 159 34,50
ZZPb 200 200 572 430 203,1 213,1 46,20

Обратный проходной клапан Pilzno ZZPk 10-200

ZZPk_10_200

Обратный проходной клапан Pilzno ZZPk 10-200

ZZPk_10_200

Обратный проходной клапан Pilzno ZZPk 10-200















Тип DN, мм L, мм H, мм Do, мм Dz, мм Do, мм g, мм i, мм Масса, кг
ZZPk 10  10 130 92 60 90 14 16 4 1,90
ZZPk 15 15 140 95 65 95 14 16 4 2,10
ZZPk 20 20 150 105 75 105 14 18 4 2,56
ZZPk 25 25 160 112 85 115 14 18 4 2,80
ZZPk 32 32 180 126 100 140 14 18 4 5,10
ZZPk 40 40 200 135 110 150 18 18 4 5,80
ZZPk 50 50 230 162 125 165 18 20 4 8,50
ZZPk 65 65 290 188 145 185 18 22 4 14,60
ZZPk 80 80 310 215 160 200 18 24 8 18,50
ZZPk 100 100 350 247 190 235 22 24 8 27,00
ZZPk 125 125 400 292 220 270 26 26 8 39,50
ZZPk 150 150 480 342 250 300 26 28 8 55,30
ZZPk 200 200 600 430 310 360 28 30 8 64,90

Обратный проходной клапан Pilzno ZZPs 10-20

Pilzno ZZPs 10-20

Обратный проходной клапан Pilzno ZZPs 10-20

Pilzno ZZPs 10-20

Обратный проходной клапан Pilzno ZZPs 10-20

Тип DN, мм L, мм H, мм d1, мм d2, мм Масса, кг
ZZPs 10  10 120 92    9 14  1,10
ZZPs 15 15 130 95 13,6 20 1,25
ZZPs 20  20 150 105  18,6 25  1,32
